技術參數
——————————————————— PATMETERS ———————————————————
|
ST型開閉式快換接頭技術參數 |
|||||
|
規格（英寸） |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
規格代號 |
2 |
3 |
4 |
5 |
8 |
|
額定壓力（Mpa） |
|||||
|
碳鋼 |
27.6 |
20.7 |
20.7 |
20.7 |
20.7 |
|
不銹鋼 |
13.8 |
10.4 |
10.4 |
10.4 |
10.4 |
|
黃銅 |
7 |
7 |
7 |
7 |
7 |
|
額定流量（L/min） |
23 |
45.5 |
45.5 |
45.5 |
45.5 |
|
溫度范圍（丁晴橡膠） |
-20℃至+100℃ |
||||
|
溫度范圍（氟橡膠） |
-20℃至+220℃ |
||||

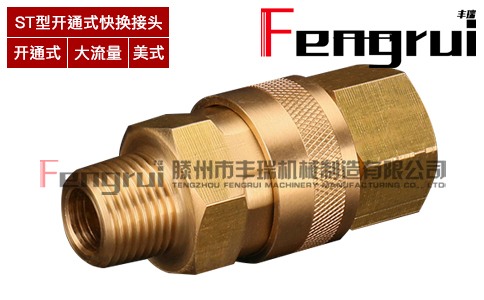

產品特點
————————————————— PRODUCT FEATUREA —————————————————
|
ST型開通式快換接頭產品特點：
ST系列無閥芯接頭，用于需要最大流量的應用。其平滑通孔設計可提高比任一其它快換接頭設計的更低壓降，并可理想的用于高壓水和蒸汽沖洗設備、地毯清潔設備及鑄模冷卻管路方面的應用。其通常用于食品加工、流體及染料轉換生產線。 *任一部分均無閥點平滑開孔產生最小的壓降，并且在相同管路使用一種以上的介質，該種接頭易于清洗。 *ST母插座及公插頭采用實心棒料精密加工制造，從而提高耐用的優質快換接頭。 *ST材質有碳鋼、不銹鋼、黃銅可選。 *ST系列為一種互換式接頭，因?yàn)樗谝?guī)格和功能上可與其它品牌的類似鏈接件互換使用。 *可與下列產品互換：美國派克（PARKER）ST系列、美國漢森（HANSEN）ST系列、德國費斯托（FOSTER）FST系列。 |

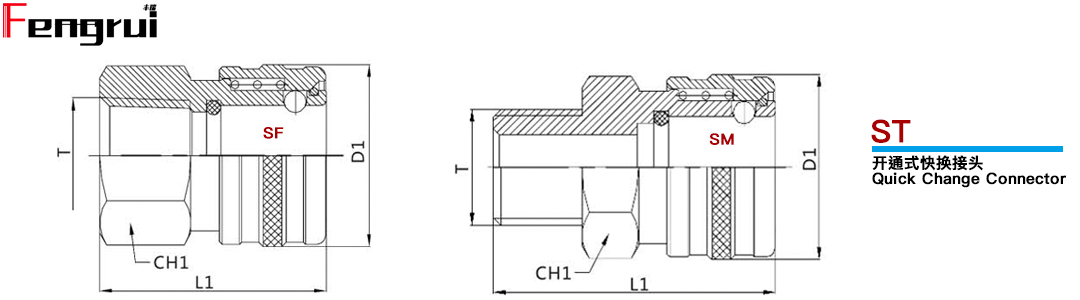

規格型號尺寸
——————————————————— SIZE TABLE ————————————————————
|
Model
L
D1
CH1
T
FR-ST-02B-SF
25
16.3
14
ZG1/8
G1/8
NPT1/8
FR-ST-03B-SF
37.5
24
21
ZG1/4
G1/4
NPT1/4
FR-ST-04B-SF
40.5
29
24
ZG3/8
G3/8
NPT3/8
FR-ST-06B-SF
14.5
33.5
28.5
ZG1/2
G1/2
NPT1/2
FR-ST-08B-SF
59
49.5
46
ZG1
G1
NPT1
Model
L
D1
CH1
T
FR-ST-02B-SM
44
24
21
ZG1/4
G1/4
NPT1/4
FR-ST-02B-SM
44.5
29
24
ZG3/8
G3/8
NPT3/8
FR-ST-04B-SM
51
33.5
28.5
ZG1/2
G1/2
NPT1/2
FR-ST-06B-SM
65
49.5
46
ZG1
G1
NPT1

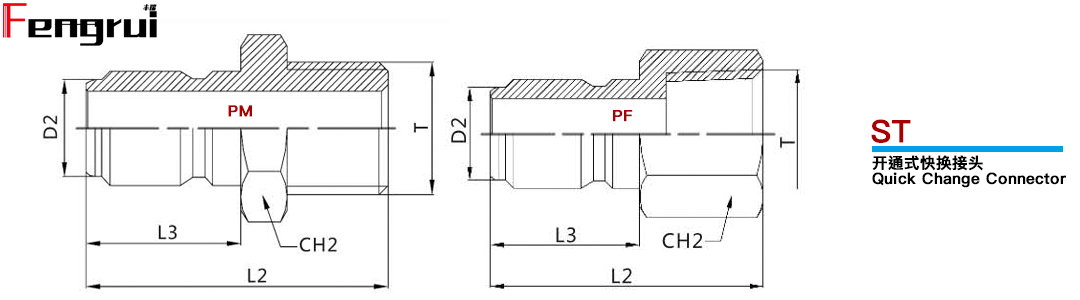

Model
L
D1
CH1
CH2
T
FR-ST-01B-PF
24
11
6.3
13
ZG1/8
G1/8
NPT1/8
FR-ST-02B-PF
37
19.5
10.2
17
ZG1/4
G1/4
NPT1/4
FR-ST-03B-PF
41.5
22.5
12.3
22
ZG3/8
G3/8
NPT3/8
FR-ST-04B-PF
45
24.7
24.7
24
ZG1/2
G1/2
NPT1/2
FR-ST-08B-PF
56.5
30.5
30.6
41
ZG1
G1
NPT1
Model
L
D1
CH1
CH2
T
FR-ST-02B-PM
39.5
19.5
10.2
14
ZG1/4
G1/4
NPT1/4
FR-ST-03B-PM
43
22.5
12.3
17
ZG3/8
G3/8
NPT3/8
FR-ST-04B-PM
48
24.7
15.4
22
ZG1/2
G1/2
NPT1/2
FR-ST-08B-PM
63
30.5
30.6
41
ZG1
G1
NPT1
