產品特點
——————————————————— PRODUCT FEATUREA ———————————————————
波紋管補償器通俗稱為伸縮節、膨脹節，其結構形式油軸向型、橫向型、角向型三大類，規格尺寸從公稱通徑DN32至DN8000/mm；主要是利用波紋管膨脹節的彈性元件有效的伸縮變形量吸收管道、導管、管線或壓力容器熱增冷縮原因而導致的尺寸變化的一種金屬補償裝置，是一種用于補償?shù)脑豢蓪?duì)軸向、橫向和角向位移伸縮的吸收，通常使用在管道、機械設備及系統的加熱位移、機械位移吸收其帶來的振動、跳動帶來的噪音等。此型號最高使用溫度480℃～750℃。
執行標準：JB1121-83金屬波形膨脹節（壓力容器）；GB12522-90不銹鋼波紋膨脹節；CB1153-95金屬波紋膨脹節（船用）；QJ811-83（航天）、HG526-90（化工部）、JB/YQ293-91等行業或國家標準；同時可以參照美國EJMA標準、日本JISB2352-77和JBIS8277-93等國外標準。
產品構成
———————————————————— PRODUCT MIX ————————————————————
|
產品代號：DZ 型號標注：DZ 結構型式：波紋管型式
1.法蘭 2.端接管 3.波紋管 4.拉桿 |
規格型號尺寸
———————————————————— SIZE TABLE ————————————————————
|

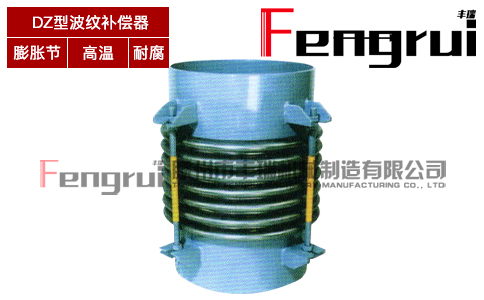

豐瑞單式軸向型DZ波紋管補償器（膨脹節） |
||||||||||
|
通徑 |
波數 |
壓力等級MPa |
波紋管有效面積cm2 |
最大外徑尺寸mm |
長度mm |
|||||
|
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
法蘭（F） DZ/DS |
接管（J） DZ/DS.ZM |
||||
|
軸向補償量mm/剛度N/mm |
||||||||||
|
DN32 |
8 |
25/21 |
22/26 |
20/26 |
18/63 |
15/98 |
16 |
225 |
160/250 |
264/280 |
|
16 |
50/11 |
46/14 |
41/14 |
36/32 |
21/47 |
16 |
225 |
224/291 |
316/321 |
|
|
DN40 |
8 |
25/30 |
22/44 |
20/44 |
18/89 |
15/106 |
23 |
244 |
164/259 |
269/289 |
|
16 |
50/14 |
46/22 |
41/22 |
36/45 |
31/55 |
23 |
244 |
230/304 |
319/334 |
|
|
DN50 |
8 |
25/30 |
22/51 |
20/70 |
18/70 |
15/138 |
37 |
259 |
172/276 |
282/306 |
|
16 |
50/16 |
46/36 |
41/35 |
36/35 |
31/70 |
37 |
259 |
240/342 |
347/372 |
|
|
DN65 |
8 |
33/28 |
30/35 |
26/44 |
22/55 |
19/68 |
55 |
270 |
215/294 |
300/322 |
|
12 |
42/16 |
38/22 |
38/32 |
34/40 |
29/50 |
55 |
270 |
260/334 |
340/362 |
|
|
DN80 |
8 |
40/20 |
36/26 |
34/33 |
28/41 |
29/50 |
81 |
284 |
240/338 |
244/366 |
|
10 |
53/14 |
49/17 |
49/21 |
43/26 |
24/51 |
81 |
284 |
270/368 |
240/362 |
|
|
DN100 |
6 |
45/47 |
45/60 |
45/75 |
35/93 |
29/117 |
121 |
284 |
235/317 |
323/345 |
|
10 |
76/26 |
74/32 |
64/40 |
57/50 |
49/63 |
121 |
304 |
305/381 |
387/409 |
|
|
DN125 |
5 |
48/38 |
42/47 |
38/59 |
34/74 |
29/92 |
180 |
334 |
282/314 |
216/342 |
|
9 |
85/23 |
77/29 |
66/36 |
58/45 |
50/56 |
180 |
334 |
382/386 |
388/414 |
|
|
DN150 |
5 |
49/42 |
44/50 |
40/62 |
34/78 |
29/97 |
257 |
334 |
282/339 |
338/367 |
|
8 |
79/34 |
71/43 |
64/51 |
64/51 |
46/65 |
257 |
364 |
256/399 |
402/427 |
|
|
DN200 |
4 |
52/49 |
46/55 |
42/68 |
37/78 |
34/111 |
479 |
442 |
280/348 |
348/372 |
|
6 |
73/31 |
65/44 |
59/52 |
53/58 |
48/78 |
479 |
442 |
340/402 |
402/426 |
|
|
DN250 |
4 |
72/30 |
65/34 |
59/42 |
52/45 |
47/55 |
769 |
507 |
315/379 |
1415/379 |
|
6 |
108/16 |
97/21 |
87/35 |
79/39 |
71/47 |
769 |
507 |
393/459 |
493/399 |
|
|
DN300 |
4 |
72/51 |
65/55 |
59/59 |
52/65 |
47/71 |
1105 |
562 |
366/427 |
466/467 |
|
6 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
1105 |
562 |
464/525 |
564/565 |
|
|
DN350 |
4 |
72/58 |
65/62 |
59/67 |
52/74 |
57/81 |
1307 |
622 |
397/452 |
497/492 |
|
6 |
108/38 |
97/41 |
87/44 |
79/48 |
71/47 |
1307 |
622 |
509/564 |
609/604 |
|
|
DN400 |
4 |
72/54 |
65/58 |
59/62 |
52/68 |
47/75 |
1611 |
700 |
412/478 |
512/518 |
|
6 |
108/36 |
97/39 |
57/43 |
79/47 |
71/52 |
1611 |
700 |
522/588 |
622/628 |
|
|
DN450 |
4 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
1972 |
760 |
403/498 |
503/523 |
|
6 |
162/20 |
145/22 |
131/23 |
118/25 |
106/28 |
1972 |
760 |
503/658 |
603/648 |
|
|
DN500 |
4 |
108/59 |
97/64 |
87/85 |
79/75 |
71/82 |
2445 |
835 |
431/523 |
531/554 |
|
6 |
162/34 |
145/37 |
131/49 |
118/43 |
106/48 |
2445 |
835 |
531/665 |
631/742 |
|
|
DN600 |
4 |
108/74 |
97/80 |
131/49 |
79/94 |
71/103 |
3534 |
980 |
478/548 |
578/588 |
|
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
3534 |
980 |
658/678 |
758/781 |
|
|
DN700 |
4 |
108/67 |
97/72 |
87/77 |
79/85 |
71/98 |
4717 |
1110 |
490 |
590 |
|
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
4717 |
1110 |
690 |
790 |
|
|
DN800 |
4 |
120/88 |
108/95 |
102/102 |
94/112 |
82/123 |
5822 |
1265 |
502 |
602 |
|
6 |
183/67 |
164/72 |
156/77 |
144/85 |
125/93 |
5822 |
1265 |
610 |
710 |
|
|
DN900 |
4 |
120/84 |
108/90 |
102/97 |
94/107 |
82/117 |
7620 |
1186 |
|
698 |
|
6 |
183/60 |
164/65 |
156/69 |
144/76 |
125/84 |
7620 |
1186 |
|
850 |
|
